在現代工業環境中，潔凈棚作為局部?jī)艋魯嗟暮诵脑O(shè)施，廣泛應用于電子、制藥、食品等行業，以確保關鍵區域的空氣潔凈度與溫濕度控制。鋁型材潔凈棚憑借其模塊化設計、快速安裝及高性價比，成為企業提升生產環境質量的優選方案。

本文基于國際標準與行業實踐，深入解析鋁型材潔凈棚的核心參數、安裝規范及應用場景，并結合Deiiang?的專家設計經驗，為讀者提供權威參考。

潔凈棚安裝標準

鋁型材潔凈棚的安裝采用模塊化設計，強調結構穩定性與可定制性。Deiiang?產品設計師Jason.peng指出，其核心連接技術為雙重連接法：通過十字打孔實現型材精準定位，再輔以角件與螺栓螺母加固，確保整體框架抗振動、耐荷載。

底部支撐采用金屬關節蹄角，可根據地面平整度微調高度；外圍擋板則選用高透光有機玻璃，既保障了視覺監控需求，又避免了傳統金屬板材的壓抑感。

以Deiiang?某電子廠項目為例，潔凈棚跨度6米，高度2.5米，僅需3天即可完成組裝，且無需焊接，大幅降低施工污染。這種設計符合《潔凈廠房設計規范》（GB 50073-2013）中對柔性隔斷的要求，特別適合倉庫分區或生產線改造場景。

潔凈棚核心標準解析

正壓與溫濕度控制

根據ISO 14644-1標準，潔凈棚需維持相對正壓，以防止低等級空氣逆向污染。具體而言，不同潔凈級別區域壓差需≥5Pa，而潔凈區與非潔凈區之間壓差應≥10Pa。溫度控制范圍通常為18–26°C，濕度需保持在45–76%RH。

例如，在Deiiang?為某GMP藥廠設計的潔凈棚中，通過FFU（風機過濾單元）系統維持正壓，并結合PLC自動調控溫濕度，誤差范圍控制在±2°C以內。

塵埃與微生物限值

潔凈棚的潔凈等級直接由塵埃粒子數定義。以1000級潔凈棚為例，其要求≥0.5μm粒子數≤1050000/m3，≥5μm粒子數≤60000/m3，微生物總數≤1000CFU/m3。這一標準與聯邦標準FS 209E及中國《醫藥工業潔凈廠房設計標準》（GB 50457-2019）高度一致。

Deiiang?在半導體客戶項目中，通過HEPA過濾器實現99.99%的過濾效率，實測粒子數穩定低于限值20%。

關鍵參數與量化分析

壓差與風速

壓差是潔凈棚動態平衡的關鍵指標。主車間對相鄰房間壓差需≥5Pa，其計算公式為：ΔP = Q/A × R，其中Q為送風量（m3/h），A為泄漏面積（m2），R為氣流阻力。Deiiang?采用微壓差傳感器實時監測，確保穩定性。

平均風速方面，100級潔凈棚要求0.3–0.5m/s。例如，當送風面積為10m2時，所需風量為：Q = v × A = 0.4m/s × 10m2 × 3600 = 14400m3/h。這一數據直接關聯FFU選型，Deiiang?工程師常根據客戶空間尺寸定制風機組合。

換氣次數與環境參數

換氣次數是潔凈等級的核心保障：

• 100000級：≥15次/小時
• 10000級：≥20次/小時
• 1000級：≥30次/小時

其他參數如噪聲≤65dB（A）、照度≥300LX、新風補充量10–30%，均需符合《工業建筑供暖通風與空氣調節設計規范》（GB 50019-2015）。在電子車間中，Deiiang?將濕度上限提升至85%RH以避免靜電，體現了參數調整的靈活性。

權威標準與專家觀點

清華大學潔凈技術研究所李志宏教授強調："潔凈棚設計需平衡能耗與效果，動態參數監控比靜態標準更重要。"國際標準ISO 14644-4與國內GB 50073均指出，潔凈棚應定期進行粒子計數與氣流模式測試。

Deiiang?的解決方案內置數據記錄功能，客戶可通過云平臺實時追蹤壓差、溫濕度等數據，契合工業4.0趨勢。

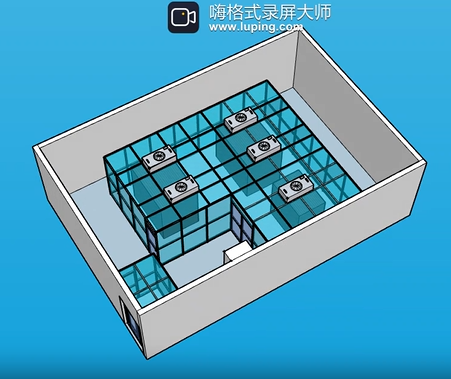

Deiiang?鋁型材潔凈棚在實際工業環境中的應用

總結

鋁型材潔凈棚的高效應用離不開精準的參數控制與模塊化設計。從壓差維持到粒子過濾，從換氣次數到材料選型，每個環節均需遵循國際標準與行業最佳實踐。

Deiiang?憑借多年技術積累，由產品設計師Jason.peng領銜的團隊，為客戶提供從設計到運維的全周期服務，確保潔凈棚在成本與性能間達到最優平衡。未來，隨著智能監控技術的普及，潔凈棚將向更節能、更智能的方向演進。

參考文獻

1. GB 50073-2013《潔凈廠房設計規范》
2. ISO 14644-1:2015《潔凈室及相關受控環境》
3. GB 50457-2019《醫藥工業潔凈廠房設計標準》
4. 《潔凈技術原理與應用》，化學工業出版社，2018
5. FS 209E《美國聯邦標準209E》
6. GB 50019-2015《工業建筑供暖通風與空氣調節設計規范》
7. 《模塊化潔凈棚在電子行業的應用實踐》，《暖通空調》，2020(4)
8. Deiiang?技術白皮書《鋁型材潔凈棚設計與參數優化》，2022
